BA-BLE
El ADAPTADOR BLUETOOTH inalámbrico BA-BLE 5.0 LR (en adelante, BA-BLE, Adaptador o Dispositivo) está diseñado para funcionar como un receptor Bluetooth capaz de recopilar los datos recibidos de hasta 10 sensores BLE emparejados con él y de los números de ID de hasta 30 etiquetas BLE guardadas en su memoria, y además retransmite los datos recopilados a través de Bluetooth a un teléfono inteligente con la aplicación Escort Configurator instalada o a un equipo GPS/gateway a través de interfaces con cable RS-232 y RS-485 usando protocolos de comunicación LLS y Modbus.
Unas características más detalladas están presentado en la especificación del dispositivo.
El adaptador BA-BLE es un dispositivo que se utiliza para recopilar los datos transmitidos por varios sensores BLE instalados en un vehículo o unidad estacionaria y retransmitirlos a un dispositivo o sistema de monitoreo.
Ejemplos de uso del BA-BLE:
- Monitoreo de combustible en un vehículo junto con los sensores Escort TD-BLE y TD-150BLE
- Monitoreo de temperatura y humedad junto con los sensores Escort TH-BLE
- Monitoreo de las actividades o estado de las unidades de maquinaria (apertura de escotilla, movimiento del brazo de la excavadora, giro de la hormigonera, etc.) junto con los sensores Escort DU-BLE
Más detalles sobre dichos dispositivos, en esta página web.
Conexión a BA-BLE
Para configurar un BA-BLE, debe conectar al adaptador mediante Bluetooth usando la aplicación móvil Escort disponible en Android e iOS (en adelante, la aplicación).
Abra la aplicación. Enciende Bluetooth, ubicación en el móvil; también, asegúrese que la aplicación tiene el acceso a Ubicación.

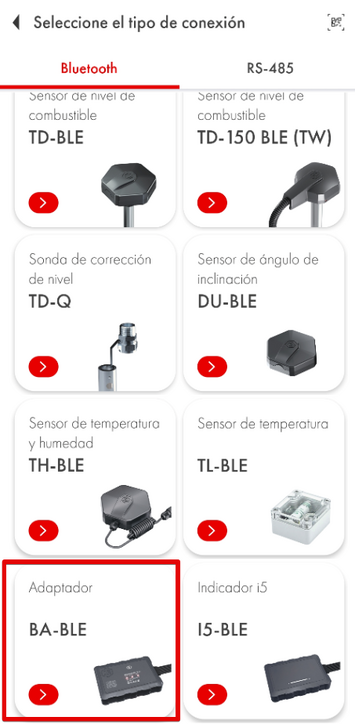

Pulse el botón Ajustes de sensor. Luego elija BA-BLE.
Elija el adaptador necesario introduciendo los últimos 6 digitos de su número de serie. Puede encontrar el número de serie en la cabeza del adaptador.
O seleccione el dispositivo necesario en la lista y pulse el botón Conectar.
Manejar la contraseña
Nosotros recomendamos insistentemente establecer la contraseña en el sensor para limitar el acceso al cambiar la configuración del dispositivo. Si se conecta al sensor por primera vez, la aplicación pide establecer la contraseña automáticamente.

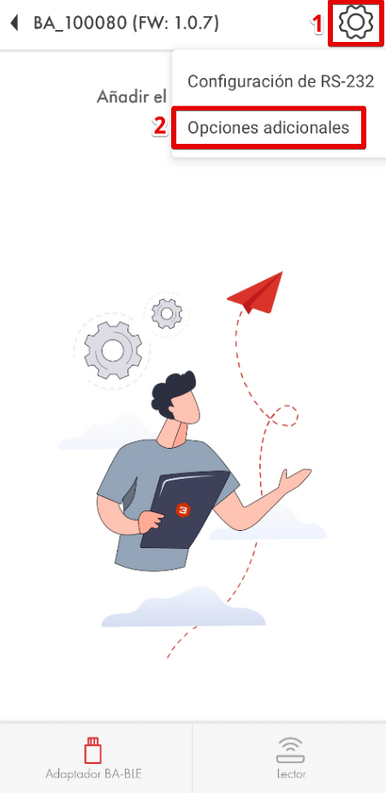

Puede establecer, cambiar y borrar la contraseña en el menú Opciones adicionales.
En la pestaña con los ajustes de la contraseña introduzca una contraseña que se utilizará en el futuro y toque el botón Establecer.
¡ATENCIÓN! EL REINICIO DE LA CONTRASEÑA ES UN PROCESO COMPLICADO POR ESO RECOMENDAMOS ESTABLECER Y MANEJAR LA CONTRASEÑA CON TODA RESPONSABILIDAD.
Además, fíjese que la contraseña no puede empezar con el número 0
Para borrar la contraseña actual debe introducirla en el campo necesario. Después de hacerlo toque el botón Introducir y luego Eliminar.
¡Atencion! El sensor no tiene la contraseña por defecto. Si se conecta a un sensor por primera vez y ve la contraseña ya establecida, por favor, ponga en contacto con el soporte técnico.
Parámetros principales
Después de conectar al BA-BLE, ve unas opciones principales.
- Número de serie de este BA-BLE
- Versión del firmware (FW)
- Sensores conectados y sus lecturas principales
Conexión de sensores BLE
Para conectar los sensores BLE, pulse el boton
(1), en la pantalla aparecida ingrese el nombre de sensor o la dirección MAC (2) y pulse
Conectar (3).
Para eliminar un sensor, manténgalo presionado y deslice hacia la izquierda, aparecerá el botón Eliminar a la derecha, tóquelo y el sensor se eliminará. A continuación, confirme su acción presionando el botón Desconectar.
TD-BLE
Para conectar un TD-BLE a BA-BLE, pulse el boton (1), en la pantalla aparecida ingrese el nombre de sensor (TD_******) o la dirección MAC (2) y pulse Conectar (3).
Puede encontrar el nombre de sensor en su tapa (6 últimos dígitos del número de serie) o mediante buscar el sensor o conectar a él via app móvil Escort.
Después de conectar el sensor abra sus ajustes pulsando a su nombre.
Después de abrir los ajustes verá las lecturas actuales del sensor. Para configurar la transmisión de los datos, abra la pantalla RS-232 y RS-485. Dependiendo de que modo de emisión de datos RS-232 se elige en el BA-BLE, dicha pantalla puede llamarse RS-232 y RS-485 o representarse como 2 pantallas separadas RS-232|RS-485
Después de abrir este menú enciende la transmisión de parámetros necesarios y en la pantalla aparecida elija la dirección necesaira de red (0 - 255) por la que se transmitirán dichos parámetros. Luego pulse el botón Guardar.
En cuanto a la dirección de red, es necesario elegir una dirección vacante. Las direcciones ocupadas también se representan en el menú.
Se seleccionan los parámetros necesarios de TD-BLE para que transmitan adelante mediante la conexión alámbrica.
Para eliminar un sensor, manténgalo presionado y deslice hacia la izquierda, aparecerá el botón Eliminar a la derecha, tóquelo y el sensor se eliminará. A continuación, confirme su acción presionando el botón Desconectar.
TD-150-BLE
Para conectar un TD-150BLE a BA-BLE, pulse el boton (1), en la pantalla aparecida ingrese el nombre de sensor (TW_******) o la dirección MAC (2) y pulse Conectar (3).
Puede encontrar el nombre de sensor en su tapa (6 últimos dígitos del número de serie) o mediante buscar el sensor o conectar a él via app móvil Escort.
Después de conectar el sensor abra sus ajustes pulsando a su nombre.
Después de abrir los ajustes verá las lecturas actuales del sensor. Para configurar la transmisión de los datos, abra la pantalla RS-232 y RS-485. Dependiendo de que modo de emisión de datos RS-232 se elige en el BA-BLE, dicha pantalla puede llamarse RS-232 y RS-485 o representarse como 2 pantallas separadas RS-232|RS-485
Después de abrir este menú enciende la transmisión de parámetros necesarios y en la pantalla aparecida elija la dirección necesaira de red (0 - 255) por la que se transmitirán dichos parámetros. Luego pulse el botón Guardar.
En cuanto a la dirección de red, es necesario elegir una dirección vacante. Las direcciones ocupadas también se representan en el menú.
Se seleccionan los parámetros necesarios de TD-150BLE para que se transmitan adelante mediante la conexión alámbrica.
Para eliminar un sensor, manténgalo presionado y deslice hacia la izquierda, aparecerá el botón Eliminar a la derecha, tóquelo y el sensor se eliminará. A continuación, confirme su acción presionando el botón Desconectar.
DU-BLE
Para conectar un DU-BLE a BA-BLE, pulse el boton (1), en la pantalla aparecida ingrese el nombre de sensor (DU_******) o la dirección MAC (2) y pulse Conectar (3).
Puede encontrar el nombre de sensor en su tapa (6 últimos dígitos del número de serie) o mediante buscar el sensor o conectar a él via app móvil Escort.
Después de conectar el sensor abra sus ajustes pulsando a su nombre.
Después de abrir los ajustes verá las lecturas actuales del sensor. Para configurar la transmisión de los datos, abra la pantalla RS-232 y RS-485. Dependiendo de que modo de emisión de datos RS-232 se elige en el BA-BLE, dicha pantalla puede llamarse RS-232 y RS-485 o representarse como 2 pantallas separadas RS-232|RS-485
Después de abrir este menú enciende la transmisión de parámetros necesarios y en la pantalla aparecida elija la dirección necesaira de red (0 - 255) por la que se transmitirán dichos parámetros. Luego pulse el botón Guardar.
En cuanto a la dirección de red, es necesario elegir una dirección vacante. Las direcciones ocupadas también se representan en el menú.
Se seleccionan los parámetros necesarios de DU-BLE para que transmitan adelante mediante la conexión alámbrica.
Para eliminar un sensor, manténgalo presionado y deslice hacia la izquierda, aparecerá el botón Eliminar a la derecha, tóquelo y el sensor se eliminará. A continuación, confirme su acción presionando el botón Desconectar.
TH-BLE
Para conectar un TH-BLE a BA-BLE, pulse el boton (1), en la pantalla aparecida ingrese el nombre de sensor (TH_******) o la dirección MAC (2) y pulse Conectar (3).
Puede encontrar el nombre de sensor en su tapa (6 últimos dígitos del número de serie) o mediante buscar el sensor o conectar a él via app móvil Escort.
Después de conectar el sensor abra sus ajustes pulsando a su nombre.
Después de abrir los ajustes verá las lecturas actuales del sensor. Para configurar la transmisión de los datos, abra la pantalla RS-232 y RS-485. Dependiendo de que modo de emisión de datos RS-232 se elige en el BA-BLE, dicha pantalla puede llamarse RS-232 y RS-485 o representarse como 2 pantallas separadas RS-232|RS-485
Después de abrir este menú enciende la transmisión de parámetros necesarios y en la pantalla aparecida elija la dirección necesaira de red (0 - 255) por la que se transmitirán dichos parámetros. Luego pulse el botón Guardar.
En cuanto a la dirección de red, es necesario elegir una dirección vacante. Las direcciones ocupadas también se representan en el menú.
Se seleccionan los parámetros necesarios de TH-BLE para que transmitan adelante mediante la conexión alámbrica.
Para eliminar un sensor, manténgalo presionado y deslice hacia la izquierda, aparecerá el botón Eliminar a la derecha, tóquelo y el sensor se eliminará. A continuación, confirme su acción presionando el botón Desconectar.

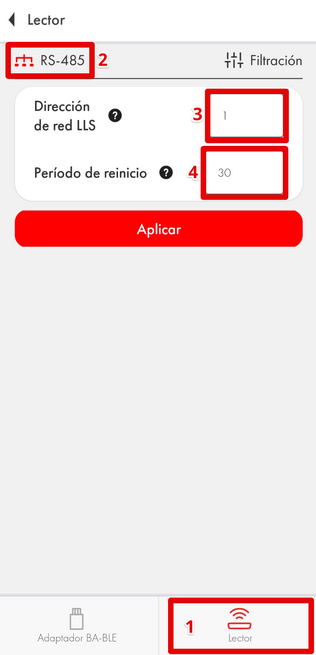

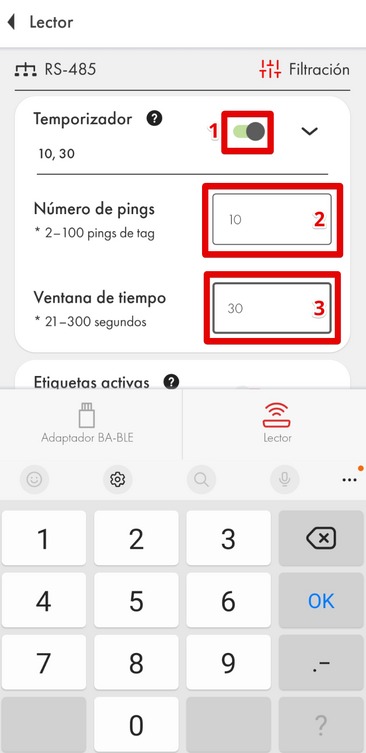

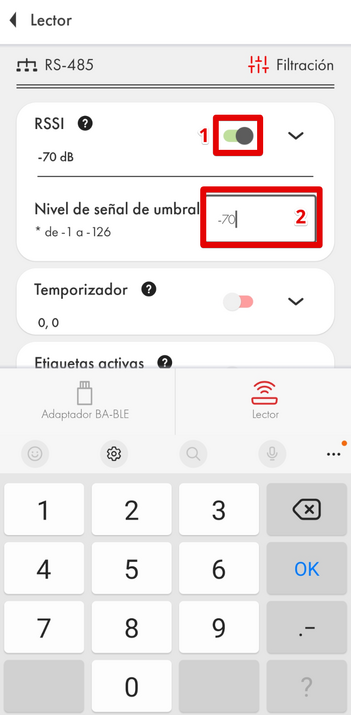

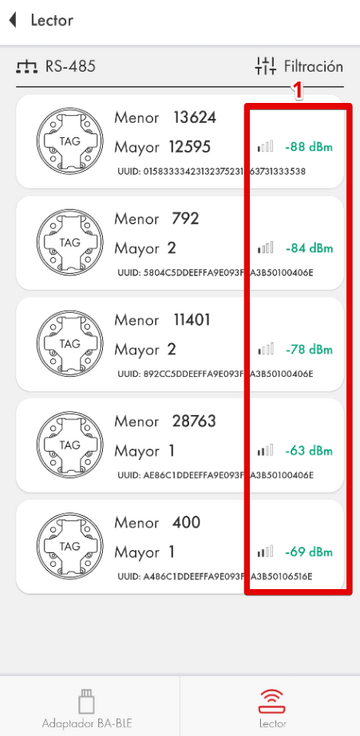

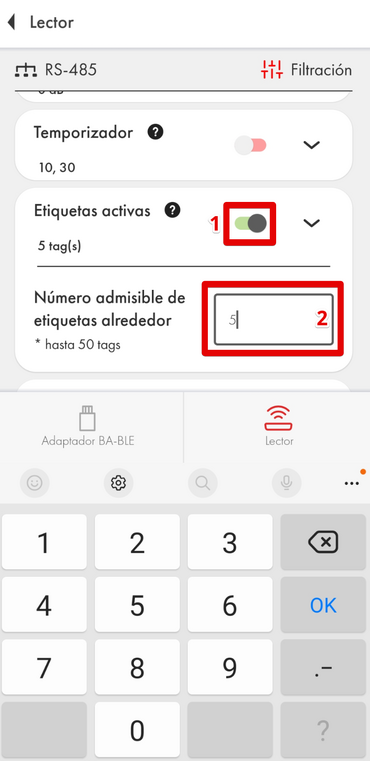

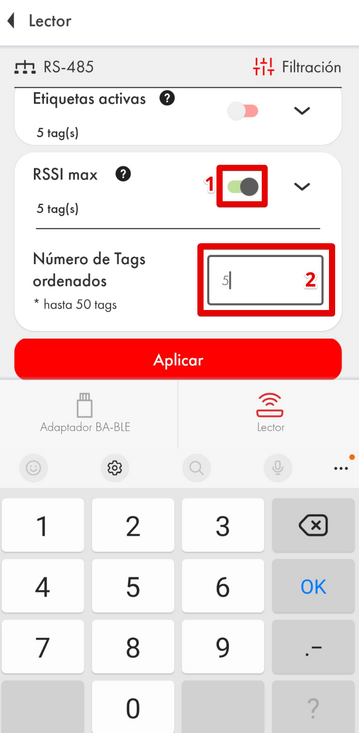

Conexión al equipo GPS
Ejemplos de lectura de salida de los datos
RS-485
Parámetros del puerto RS-485
Baud rate: 19200 kbps
Data size: 8
Stop-bits: 1
Parity: None
LLS

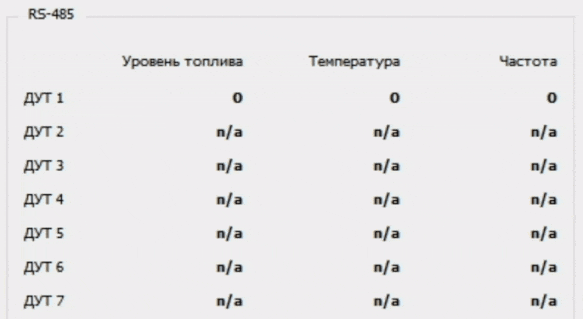

Ejemplo de los datos en la telemetría del equipo GPS Navtelecom
- Nivel y temperatura de TD-BLE
- Voltaje de batería (3,7V) y RSSI (-50 dBm) de TD-BLE
- Nivel y temperatura TD-150BLE
- Ángulo de inclinación y evento de notificación de DU-BLE
- Voltaje de batería (3,5V) y RSSI (-38 dBm) de DU-BLE
- Temperatura (26.8 °C) y humedad (18%) de TH-BLE
- Luminosidad (132 Lux) y evento de notificación del campo magnético (inactivo) de TH-BLE
- Voltaje de batería (3,5V) y RSSI (-59 dBm) de TH-BLE
- Evento del cierre de las entradas secas (1 es inactivo, 2 es activo) de TH-BLE
Ejemplo de la trama de comunicación entre un equipo GPS y BA-BLE, protocolo LLS
31 01 06 6C es la solicitud del equipo GPS para recibir los datos mediante la 1 dirección de red
- 31 es el comando de solicitud
- 01 es la dirección de red
- 06 es el tipo de solicitud (nivel y temperatura)
- 6C es la suma de comprobación CRC-8/MAXIM
3E 01 06 15 01 00 00 00 EB es la respuesta mediante la 1 dirección de red
- 3E es la indicación de respuesta
- 01 es la dirección de red
- 06 es el tipo de solicitud (nivel y temperatura)
- 15 es la temperatura en el formato HEX (21°C)
- 01 00 es el nivel en formato HEX, orden inverso, 00 01 (nivel 1)
- 00 00 es el CNT (siempre 0 con el BA-BLE)
- EB es la suma de comprobación CRC-8/MAXIM
31 02 06 39 es la solicitud del equipo GPS para recibir los datos mediante la 2 dirección de red
- 31 es el comando de solicitud
- 02 es la dirección de red
- 06 es el tipo de solicitud (nivel y temperatura)
- 39 es la suma de comprobación CRC-8/MAXIM
3E 02 06 CE 25 00 00 00 FC es la respuesta mediante la 2 dirección de red
- 3E es la indicación de respuesta
- 02 es la dirección de red
- 06 es el tipo de solicitud (nivel y temperatura)
- CE es la temperatura en el formato HEX (-50°C); valores negativos vienen en orden inverso desde el máximo, 255; es decir, 206 es 206-256=-50°C
- 25 00 es el nivel en formato HEX, orden inverso, 00 25 (nivel 37)
- 00 00 es el CNT (siempre 0 con el BA-BLE)
- FC es la suma de comprobación CRC-8/MAXIM
MODBUS
Ejemplo de la trama de comunicación entre un equipo GPS y BA-BLE, protocolo Modbus
01 03 00 00 00 04 44 09 es la solicitud de un equipo GPS para recibir los datos mediante la 1 dirección de red
- 01 es la dirección de red
- 03 es el comando de lectura
- 00 es el byte final de registro lectura (valor ignorado)
- 00 es el byte inicial de registro lectura (valor ignorado)
- 00 es el byte final de cantidad
- 04 es el byte inicial de cantidad -|-|-|-|
- 44 es el byte final de CRC-16/MODBUS
- 09 es el byte inicial de CRC-16/MODBUS
01 03 08 15 00 01 00 00 00 00 00 55 35 es la respuesta mediante la 1 dirección de red
- 01 es la dirección de red
- 03 es la aprobación de comando (siempre 0х03)
- 08 es la cantidad de bytes descargados (siempre 8)
- 15 es la temperatura en HEX (21°C)
- 00 es el byte inicial de nivel en HEX
- 01 es el byte final de nivel en HEX
- 00 00 00 00 00 son siempre 0
- 55 es el byte final CRC16/MODBUS
- 35 es el byte inicial CRC16/MODBUS
02 03 00 00 00 04 45 EB es la solicitud de un equipo GPS para recibir los datos mediante la 2 dirección de red
- 02 es la dirección de red
- 03 es el comando de lectura
- 00 es el byte final de registro lectura (valor ignorado)
- 00 es el byte inicial de registro lectura (valor ignorado)
- 00 es el byte final de cantidad
- 04 es el byte inicial de cantidad
- 45 es el byte final de CRC-16/MODBUS
- EB es el byte inicial de CRC-16/MODBUS
02 03 08 E0 00 25 00 00 00 00 00 93 EE es la solicitud de un equipo GPS para recibir los datos mediante la 2 dirección de red
- 02 es la dirección de red
- 03 es la aprobación de comando (siempre 0х03)
- 08 es la cantidad de bytes descargados (siempre 8)
- E0 es la temperatura en HEX (-32°C); valores negativos vienen en orden inverso desde el máximo, 255; es decir, 206 es 224-256=-32°C
- 00 es el byte inicial de nivel en HEX
- 25 es el byte final de nivel en HEX (nivel 37)
- 00 00 00 00 00 son siempre 0
- 93 es el byte final CRC16/MODBUS
- EE es el byte inicial CRC16/MODBUS
RS-232
Parámetros del puerto RS-232
Baud rate: 19200 kbps
Data size: 8
Stop-bits: 1
Parity: None
Pasivo
Para recibir los datos mediante RS-232, protocolo LLS o Modbus del tipo solicitud-respuesta, debe:
- Abrir el menú Configuración de RS-232
- Colocar Envío periódico desactivado
El formato de solicitud y respuesta será como si fuera el RS-485; las direcciones de red se colocan de acuerdo con los ajustes establecidos para RS-485
Modos periódicos de transmitir los datos
Para encender la transmisión periódica de los datos, elija por adelantado unos parámetros necesarios en el menú Configuración de RS-232
- Abrir el menú Configuración de RS-232
- Seleccionar el Modo RS-232 necesario y Guardar los ajustes
Valor total de nivel y valor promediado de temperatura de los sensores TD-BLE en los tanques separados
Este formato se utiliza para que los datos se transmitan desde varios SNC en los tanques diferentes (dos o más tanques)
Formato ASCII, valores se transmiten en HEX
F no se utiliza
T es la temperatura (15 en HEX es 21°C)
N es el nivel total de combustible de todos los SNC vinculados al BA-BLE (1491 en HEX es 5265 unidades convencionales del nivel de combustible)
Nivel y temperatura promediados de los sensores TD-BLE en el mismo tanque
Este formato se utiliza para varios SNC instalados en el mismo tanque
Formato ASCII, valores se transmiten en HEX
F no se utiliza
T es la temperatura (14 en HEX es 20°C)
N es el nivel promediado de combustible de todos los SNC vinculados al BA-BLE (0A48 en HEX es 2632 unidades convencionales del nivel de combustible)
Datos de cada sensor por separado
En este modo por un período de envío colocado se emiten los datos de todos SNC por separado
Formato ASCII, valores se transmiten en HEX
F es el CNT (5E26 en HEX es 24102, 6015 en HEX es 24597)
T es la temperatura (11 en HEX es 17°C, 17 en HEX es 23°C)
N es el nivel de combustible (0FFF en HEX es 4095 unidades convencionales del nivel de combustible, 0492 en HEX es 1170 unidades convencionales del nivel de combustible)
Datos de todos los sensores en formato LLS (tramas ASCII)
En este modo en una trama se emiten los pares de datos (con los números 0-9) desde cada sensor vinculado. El parámetro transmitido se selecciona en el menú Conectar sensores
.png){kind=small}
Formato ASCII, valores se transmiten en HEX
Datos de todos los sensores vinculados
En este modo en una trama se emiten los pares de datos (con los números 0-9) desde cada sensor vinculado.
Formato ASCII, valores se transmiten en DEC
UT*
- Para TD-BLE es temperatura
- Para TD-150BLE es temperatura
- Para DU-BLE, no se utiliza
- Para TH-BLE es temperatura
LM*
- Para TD-BLE, no se utiliza
- Para TD-150BLE, no se utiliza
- Para DU-BLE, no se utiliza
- Para TH-BLE es luminosidad en Lux
UH*
- Para TD-BLE, no se utiliza
- Para TD-150BLE, no se utiliza
- Para DU-BLE, no se utiliza
- Para TH-BLE es humedad en %
HS*
- Para TD-BLE, no se utiliza
- Para TD-150BLE, no se utiliza
- Para DU-BLE, no se utiliza
- Para TH-BLE es evento de notificación del sensor de campo magnético
UL*
- Para TD-BLE es nivel de combustible
- Para TD-150BLE es nivel de combustible
- Para DU-BLE es ángulo de inclinación en grados
- Para TH-BLE es humedad en % sin fracción decimal
UN*
- Para TD-BLE, no se utiliza
- Para TD-150BLE, no se utiliza
- Para DU-BLE es ángulo de inclinación en grados
- Para TH-BLE, no se utiliza
UM*
- Para TD-BLE, no se utiliza
- Para TD-150BLE, no se utiliza
- Para DU-BLE, no se utiliza
- Para TH-BLE es evento del cierre de las entradas secas
UP*
- Para TD-BLE, no se utiliza
- Para TD-150BLE, no se utiliza
- Para DU-BLE, no se utiliza
- Para TH-BLE, no se utiliza
VB*
- Para TD-BLE es voltaje de batería del sensor
- Para TD-150BLE, no se utiliza
- Para DU-BLE es voltaje de batería del sensor
- Para TH-BLE es voltaje de batería del sensor
RS*
- Para TD-BLE es intensidad de señal RSSI
- Para TD-150BLE es intensidad de señal RSSI
- Para DU-BLE es intensidad de señal RSSI
- Para TH-BLE es intensidad de señal RSSI
Actualización del FW
Para actualizar el FW del BA-BLE:
- Descargue la versión actual del FW (se encuentra en este enlace) como un archivo y guárdelo en la memoría de su smartphone
- Conéctese al sensor
- Abre el menú de Ajustes adicionales (1)
- Abre el menú Actualización de FW

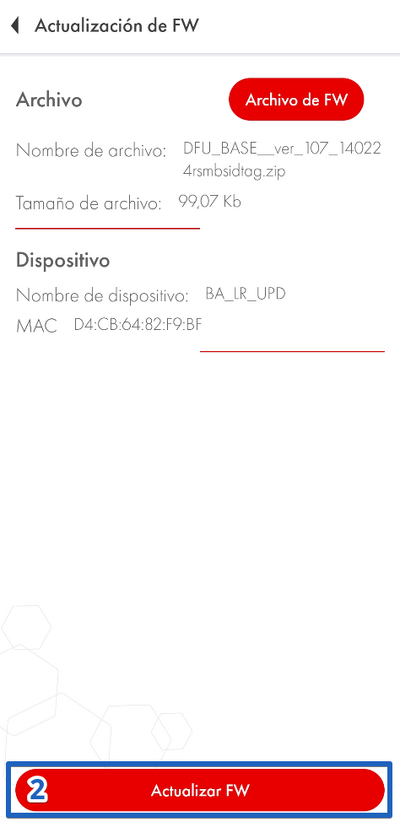

- Seleccione el archivo del FW (1) desde el smartphone (el arcivo tiene el formato .zip, no es necesario extraerlo) y comience el proceso del actualizar (2). ¡Estes pasos deben ser cumplidos dentro de los 30 segundos después de abrir el menú Actualización de FW!
- El proceso de la actualización debe lanzarse. ¡No se puede cerrar o minimizar la aplicación Escort durante el proceso!
- Al terminar la actualización, la aplicación muestra el aviso de una actualización exitosa
Todas las versiones actuales del FW se encuentran en la partición Descargas
No es necesario extraer el archivo .zip del FW.
