Etiqueta Bluetooth ID-TAG sirve para transmitir los datos de identificación de forma inalámbrica a un dispositivo receptor con interfaz BLE o a la base retransmisor BA-BLE 5.0 LR. La etiqueta se utiliza para los sistemas de identificación (e.g. identificación amigo-enemigo para controlar los remolques).

Unas características más detalladas están presentado en la especificación del dispositivo.

Conexión a ID-TAG

Para configurar un ID-TAG, debe conectar a la etiqueta mediante Bluetooth usando la aplicación móvil Escort disponible en Android e iOS (en adelante, la aplicación).

Abra la aplicación. Enciende Bluetooth, ubicación en el móvil; también, asegúrese que la aplicación tiene el acceso a Ubicación.

Pulse el botón Ajustes de sensor. Luego elija ID-TAG.

Elija la etiqueta necesaria introduciendo los últimos 6 digitos de su número de serie. Puede encontrar el número de serie en la cabeza de etiqueta

O seleccione la etiqueta necesaria en la lista y pulse el botón Conectar.

Parámetros principales de ID-TAG

RSSI, fuerza de señal Bluetooth (dBm)
Voltaje de batería insertada en el ID-TAG (V); voltaje aceptable es 3.2 - 3.7 V
Número de serie de ID-TAG
Versión del firmware (FW)
Modo operacional de etiqueta
ID en el protocolo iBeacon
ID en el protocolo Eddystone
Enlace URL en el protocolo Eddystone
Intervalo de transmisión de datos de ID-TAG
Manejar la intensidad de señal Bluetooth de ID-TAG

Manejar la contraseña

Nosotros recomendamos insistentemente establecer la contraseña en el sensor para limitar el acceso al cambiar la configuración del dispositivo. Si se conecta al sensor por primera vez, la aplicación pide establecer la contraseña automáticamente.

Puede establecer, cambiar y borrar la contraseña en el menú (1)

En la pestaña con los ajustes de la contraseña introduzca una contraseña que se utilizará en el futuro y toque el botón Establecer.

¡ATENCIÓN! EL REINICIO DE LA CONTRASEÑA ES UN PROCESO COMPLICADO POR ESO RECOMENDAMOS ESTABLECER Y MANEJAR LA CONTRASEÑA CON TODA RESPONSABILIDAD.

Además, fíjese que la contraseña no puede empezar con el número 0

Para borrar la contraseña actual debe introducirla en el campo necesario. Después de hacerlo toque el botón Introducir y luego Eliminar.

¡Atencion! El sensor no tiene la contraseña por defecto. Si se conecta a un sensor por primera vez y ve la contraseña ya establecida, por favor, ponga en contacto con el soporte técnico.

Configuración

Puede configurar el ID-TAG en la pantalla principal con la etiqueta conectada a la aplicación

1. Modo operacional

En esta pantalla puede establecer el modo operacional de la etiqueta

iBeacon es el principal modo operacional para la interacción con BA-BLE. Se transmiten los parámetros Major y Minor mediante el protocolo iBeacon
Eddystone UID; se transmite un UID mediante el protocolo Eddystone
Eddystone URL; se transmite un enlace URL mediante el protocolo Eddystone
Combinado; la etiqueta transmite los datos mediante todos dichos protocolos al mismo tiempo

2. ID en protocolo iBeacon

En esta pantalla puede establecer un ID para que la etiqueta lo transmita mediante el protocolo iBeacon

Major ID (el grupo de etiqueta) puede ser dentro del rango 0-255

Minor ID (único ID de etiqueta) puede ser dentro del rango 0-65535

3. ID en protocolo Eddystone

En esta pantalla puede establecer un ID para que la etiqueta lo transmita mediante el protocolo Eddystone

4. Enlace URL en protocolo Eddystone

En esta pantalla puede establecer un enlace URL para que la etiqueta lo transmita mediante el protocolo Eddystone

5. Intervalo de transmisión de datos

En esta pantalla puede establecer la frecuencia de la transmisión de los datos del ID-TAG.

Si utiliza el conjunto de ID-TAG y BA-BLE, es recomendable colocar el intervalo como 1 segundo.

6. Intesnidad de señal Bluetooth

En esta pantalla puede establecer la fuerza del señal Bluetooth del ID-TAG.

Si utiliza el conjunto de ID-TAG y BA-BLE, es recomendable colocar la intensidad de señal Bluetooth como 0 dBm o 3 dBm.

Si utiliza el ID-TAG con algun otro dispositivo receptor, puede limitar el radio de transmisión del ID-TAG con la opción de la intensidad de señal Bluetooth.

Conexión a dispositivo receptor

Conexión al BA-BLE se describe en el manual correspondiente.

Actualización de FW

Para actualizar el FW del ID-TAG:

Descargue la versión actual del FW (se encuentra en este enlace) como un archivo y guárdelo en la memoría de su smartphone
Conéctese al sensor
Abre el menú de ajustes adicionales (1)

Abre el menú Actualización de FW

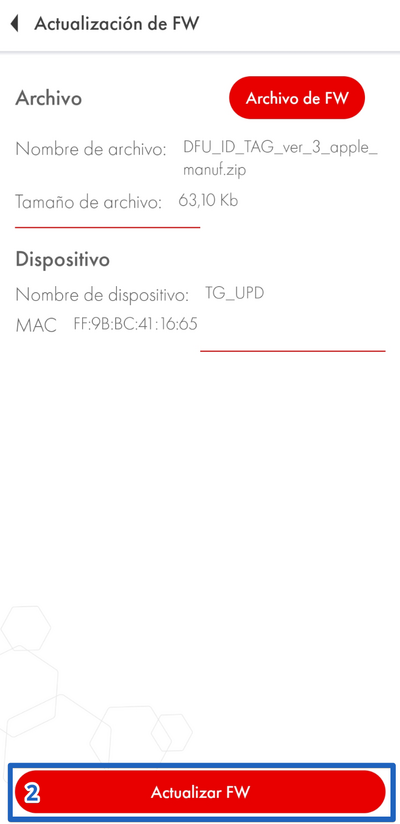

Seleccione el archivo del FW (1) desde el smartphone (el arcivo tiene el formato .zip, no es necesario extraerlo) y comience el proceso del actualizar (2). ¡Estes pasos deben ser cumplidos dentro de los 30 segundos después de abrir el menú Actualización de FW!
